智能楼宇实验实训平台

智能楼宇实验实训平台
[名称]:智能楼宇实验实训平台
[规格型号]:DBLY-57
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

智能楼宇实验实训平台(图1)


智能楼宇通用模块支架-品概述:
本装置配备有包括消防报警、对讲门禁及室内安防、楼宇供配电及楼宇照明系统的实训装置、《楼宇智能化系统安装与调试》、《室内照明线路的安装与维护》、《建筑电气安装与调试》等课程的实训教学任务。主要开设实训项目有:可视对讲门禁与室内安防子系统的安装与调试、消防报警及联动系统的安装与调试、综合布线系统的安装与调试、室内照明线路的安装与维护等。实训装置控制部分全部采用实物,可灵活地完成楼宇对讲门禁系统、消防报警系统等的操作演示,系统的设置,线路设计等实训。有利于学生掌握前沿性的成果,并充分发挥学生的想象力。
二、
功能要求:
1.落地式结构:最大限度降低实践设备的占地面积、空间浪费和课室工位数量的紧缺性。
2.四工位结构:要求每个台架共可同时容纳四个学生工位,每个学生工位共可同时放置两套通用模块。
3.独立模块化:要求可根据实践内容需要,灵活调换各类通用模块(无需工具固定,非实践时可将其收藏起),实现快速方便,一台多用。
4.总线连接口:可实现同一实践工位、同一台架或不同台架各类模块之间的总线连接,建立不同功能、不同类型或不同规模智能楼宇系统。

智能楼宇实验实训平台(图2)

三、技术指标:
1、总体电源输入:AC220V_2.5mm2,第三方式接地。
2、直接电源输出:万能三插,AC220V_1.5mm2。
3、受控控制方式:开关、运行、停止(锁定)按钮。
4、受控保护方式:10A单相漏电保护开关、直流开关电源。
5、受控电源输出:大安全型插拔接口,AC220V_1.5mm2、DC24V_0.75mm2、DC18V_0.75mm2、DC12V_0.75mm2。
6、直流电源功率:DC24V_6A、DC18V_8A、DC12V_12A(四工位共用)。
7、总线连接接口:小安全型插拔接口,0.25mm2,最大容量8位。
8、电脑网络接口:RJ45超五类UTP(10/100Mbps)。
9、外形尺寸:不小于2010mm*2010 mm *1830 mm(长×宽×高)
四、
对讲门禁及室内安防系统:
1)住户模块

智能楼宇实验实训平台(图3)

2)大楼模块

智能楼宇实验实训平台(图4)

3)小区模块

智能楼宇实验实训平台(图5)

1、主体功能要求
结合当前对讲门禁及室内安防系统的根本技术要点,采用市场主流对讲门禁及室内安防全套设备,根据实训内容的灵活配置,实现住户、大楼及小区各不同区域中的各类对讲门禁及室内安防器件的联系,系统稳定可靠,结构合理清晰,可为示教及实训创造更多有利条件。
本系统要求由1个住户模块、1个大楼模块、1个小区模块组成
2、配置要求
(1)住户模块

序号名称功能特性 规格 参数  牌子数量单位
1标准网孔板750mm×600mm×35mm1
2安全插拔孔面板685mm×45mm×3mm1
3门前铃放置于住户入口,呼叫,可视,对讲1
4室内分机免提型,免扰设置,手动监视或自动显示住户门口或大楼门口来访者图像,接收室外主机、小区门口机和管理中心机呼叫、对讲和开锁,5防区安防(布/撤),报警,呼叫管理中心且信息互联1
5电控锁JG-5A1
6门磁开关SD-8523_SELCO1
7被动红外空间探测器DS940T-CHI_BOSCH1
8烟感探测器LH-94II1
9燃气探测器LH-88II1
10紧急求助按钮H0-01B1
11警铃JL3-24V_10*10*0.53(cm)1
12安全插拔线200mm,600mm,1000mm1

(2)大楼模块

序号名称功能特性  规格 参数  牌子数量单位
1标准网孔板750mm×600mm×35mm1
2安全插拔孔面板685mm×45mm×3mm1
3室外主机放置于大楼入口,呼叫住户,对讲,夜光红外补偿,密码开锁,锁控时间设置,键盘夜视灯,ID/ IC卡开门、巡更,胁迫开门,锁控时间设置,防拆1
4层间分配器分配一个大楼里的住户,2分支,可连接2个住户1
5联网器GST-DJ6327B1
6电磁锁控制器YL-LY011
7开门按钮朗能1
8电磁锁60kg1
9防拆模拟(开关)NO1
10安全插拔线20mm,60mm,100mm1
11ID卡ID4
12安全插拔线20mm,60mm,100mm1

(3)小区模块

序号名称功能特性  规格 参数  牌子数量单位
1标准网孔板750mm×600mm×35mm1
2安全插拔孔面板685mm×45mm×3mm1
3小区门口机放置于小区入口,呼叫住户,对讲,夜光红外补偿,密码开锁,锁控时间设置,键盘夜视灯,胁迫开门,防拆1
4联网器通过CAN总线连成小区区域/中心网络1
5管理中心机与小区门口机、室外主机和室内分机对讲,进行小区门口机和室外主机开锁,自动/手动监视小区门口机和室外主机图像,接收小区门口机、室外主机和室内分机的报警信息并存储,声光提示,开门和巡更等信息存储和查询,密码管理1
6电磁锁控制器YL-LY011
7开门按钮朗能1
8电磁锁60kg1
9防拆模拟(开关)NO1
10通讯转换模块K71101
11对讲门禁及室内安防系统管理软件GST-DJ60001
12安全插拔线200mm,600mm,1000mm1

3、实训项目要求
(1)各类常用对讲门禁及室内安防设备的结构、原理、接线、调试、应用和纳入系统
(2)室内安防系统布/撤防的设计、接线、调试和演习
(3)住户系统的设计、接线、调试和演习
(4)住户与大楼系统的设计、接线、调试和演习
(5)住户、大楼与小区系统的设计、接线、调试和演习
(6)对讲门禁及室内安防系统管理软件的操作及管理

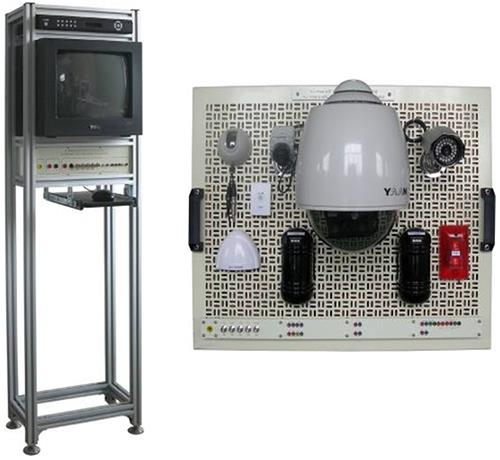

、半数字闭路电视监控及周边防范模块
1、总体功能要求,结合当前闭路电视监控及周边防范系统的根本技术要点,采用市场主流优质监控设备,实现音视频的监视、传输、控制、捕捉、视频侦测捕捉、和周边防范联动报警功能,模块稳定可靠,结构合理清晰,可为实践提供更多有利条件。

智能楼宇实验实训平台(图6)

2、配置要求

序号名称功能特性  规格 参数  牌子数量单位
1设备支架460mm×478mm×1505mm1
2标准网孔板750mm×600mm×35mm1
3安全插拔孔面板200mm,600mm,1000mm2
4彩色监视器14″彩色显像管;500线清晰度;2路BNC视频输入;2路BNC视频输出;2路BNC音频输入; 2路BNC音频输出1
5硬盘录像机1) 采用嵌入式LINUX操作系统,系统运行稳定,采用通过的视频压缩和音频压缩技术实现了高画质,低码率,特有的单帧播放功能,可重现细节回放,利于实现细节分析。本设备功能强大,可实现以下功能:
ü  4路BNC音/视频输入
ü  2路BNC视频输出
ü  1路左右声道BNC音频输出
ü  麦克风/耳机/音频输出接口
ü  RS232接口
ü  VGA接口
ü  鼠标操作
ü  实时监控
ü  手动/自动录像
ü  录像查询及回放(支持多种回放模式)
ü  录像备份
ü  云台、镜头控制
ü  视频检测及联动控制
ü  外部报警与报警联动录像
远程网络操作功能
1
6硬盘80G1
7球型云台7寸;水平0~360°(连续旋转)、垂直0~90°;水平0.1~15°/s、垂直0.1~15°/s;485通讯方式;80个预置位;1条自动扫描,1条自动巡航(10个巡航点);1个守望位;与机芯自动进行通信控制1
8一体机芯1/4"Sony super HAD CCD,480线、彩色0.1LUX,自动聚焦, 内置23倍光学/10倍电子放大,镜头(3.25-88mm)1
9枪型摄像机1/3″SONY彩色CCD,420电视线1
10自动光圈镜头2.8mm1
11红外摄像机1/3″SONY彩色CCD,420电视线1
12摄像机支架052
13半球摄像机1/3″SONY彩色CCD,420电视线1
14拾音器SG-9011
15主动红外对射探测器DS422I-CHI_BOSCH1
16被动红外幕帘探测器DS940T-CHI_BOSCH1
17声光警号HC-1021
18交换机TP-LINK 5口1
19网络视频监控管理软件实现远程监控1
20安全插拔线200mm,600mm,1000mm1

3、实践项目要求
1)各类设备、连接线及接头的认识及对比
2)镜头的安装及调试
3)半数字硬盘录像机的接线、设置及操作
4)监视器的接线、设置及操作
5)高速球的接线和操作
6)拾音器、探测器、声光报警器的安装及调试
7)监控系统与报警系统的联动控制
8)网络视频监控平台软件的

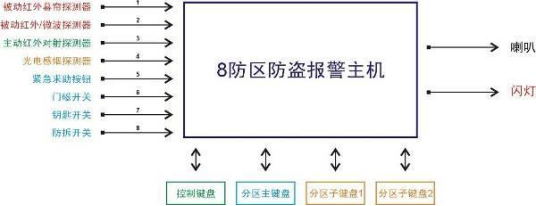

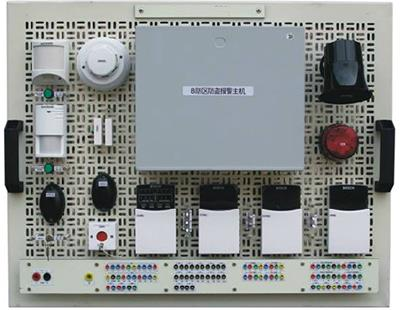

六、防盗报警模块(BOSCH)

智能楼宇实验实训平台(图7)

1、主体功能:结合当前防盗报警技术的实际情况,全面实现各类防盗探测器的系统布防撤防功能。系统稳定可靠,结构合理清晰,可为实践提供更多有利条件。

智能楼宇实验实训平台(图8)

2、设备主体配置

序号名称功能特性  规格 参数  牌子数量单位
18防区主机8个可编程用户码、8个可变用户码;8个可编程盗警防区,可分成独立的两个分区区域;发送双报告;通讯布/撤防序列;自动布防、自动撤防;键盘胁持警、紧急警、火警、救护警和拒绝访问报警;周界和正常布防系统;可编程上/下载;电池电能测试;进/出延迟提示;远程布防;交流电中断和系统故障指示灯;监测警报器输出;闪灯输出;继电器输出;独立的火警音;防区锁定;探测器自检;日间报警;事件记录回查1
2控制键盘用户与报警系统间的通讯界面。用户可通过键盘发布指令;键盘则在用户的整个操作过程中提供可视显示和有声提示。带标有数字的防区指示灯,用于显示各个防区的状态1
3分区主键盘除了完成控制键盘功能外,还可以对主机进行分区管理,而且使用同一个键盘来分别操作两个分区区域1
4分区子键盘对自身所在分区区域单独进行操作2
5被动红外幕帘探测器DS920I_BOSCH1
6被动红外微波探测器DS835IT_BOSCH1
7主动红外对射探测器DS422I-CHI_BOSCH1
8光电感烟探测器LH-94II1
9门磁开关与透明有机玻璃模板结合组成模型1
10紧急求助开关配备复位钥匙各1把  HO-01B1
11钥匙开关配备复位钥匙各1把   Φ121
12喇叭ESE-6261
13闪灯HC-051

3、实践项目
1)各类常用器件的认识、对比、接线和调试
2)防盗报警系统的设计、布线、编程、操作和演习
3)控制键盘编程和操作
4)分区键盘编程、分区和操作
5)手/自动周界和正常布/撤防
6)手/自动日/夜间布/撤防
7)防区手/自动旁路和锁定
8)各类防区功能和输出特性演习
七、智能一卡通模块

智能楼宇实验实训平台(图9)

1、主体功能:结合当前智能一卡通系统发展方向和技术特点,全面实现了包括门禁、考勤、巡更、消费在内的一卡通系统功能。系统稳定可靠,结构合理清晰,可为实践提供更多有利条件。

智能楼宇实验实训平台(图10)

2、主体配置

序号名称功能特性 规格 参数  牌子数量单位
1RS-485通信电缆RS-4851
2RS-232/RS285转换器RS-232/RS2851
3IC卡发行器JS6223A_捷顺1
4一卡通管理软件JS1
5RS485通信卡232/4851
6Mifare IC卡Mifare1
7考勤机JS522_捷顺自由设置企业单位的考勤管理制度;用户可以将考勤数据转换成多种格式的数据文件输出,满足用户不同应用程序共享数据的需要;具备强大的考勤管理功能;自动生成各类出勤报表;查询方便,数据准确,在一定范围内有人工干预功能;考勤操作简便快捷;数据与应用程序隔离,提高了数据的安全性1
8消费机JS521_捷顺自由设置消费权限;可以防止非本单位的卡片流通使用,使用已挂失的IC卡或非法卡,可自动报警;可以联机使用,也可脱机操作,脱机操作时能自动电子结算,存储交易数据;定值式、分类式、直接式共3种收费方式;准确的实时时钟;高低电压保护功能;根据设置的收费方式自动完成一次交易,同时储存数据,并根据管理电脑的要求将其上传,由管理电脑根据需求自动生成管理所需的统计报表1
9智能门禁机
JSR641C_捷顺
RS485通信接口;IC卡经过授权,一张卡可以开启多个门(255个以内),可根据情况随时更改,取消有关人员的开门权限;读卡经过多重确认,密钥算法,IC卡不可复制,安全可靠;具有黑名单功能(40条);记录每一次出入人员的相关资料和出入时间,脱机时最大2032条记录容量;在线监控门锁情况,实时管理;联机控制器数量可通过电脑与软件设定,设定完成可脱机运行。强行闯入时系统进行报警;自动生成管理所需的统计报表1
10电插锁JG-5A1
11门磁SD-8523_SELCO1

3、实践项目
1)门禁机的接线、操作和管理
2)考勤机的接线、操作和管理
3)消费机的接线、操作和管理
4)一卡通管理软件的操作
5)卡片发行的操作和管理
6)一卡通系统集成的连接、调试和管理

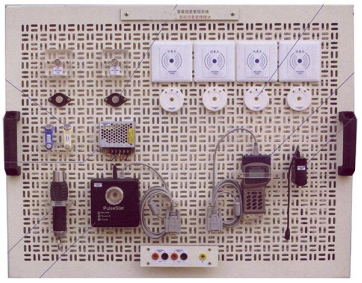

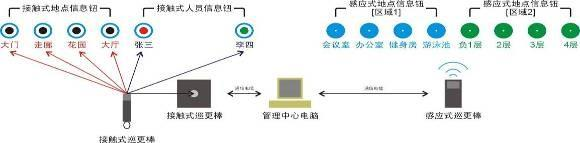

八、智能巡更管理模块

智能楼宇实验实训平台(图11)

1、主体功能:智能巡更管理系统是在智能楼宇和小区各区域内和重要部位安装巡更站点,保安巡更人员携带巡更记录器(巡更棒、巡更器等),按指定的路线和时间到达巡更点并进行记录,将记录信息传送到巡更管理中心,巡更管理主机可储存、查询、统计和打印各保安巡更人员的工作情况,加强对保安人员的保护和管理,实现人防和技防的结合,使巡更作业更加科学化、程序化、智能化。
设备结合当前智能巡更管理技术发展方向和技术特点,系统稳定可靠,结构合理清晰,可为实践提供更多有利条件。

智能楼宇实验实训平台(图12)

2、配置要求

序号名称功能特性  规格 参数  牌子数量
1接触式采集器通信电缆
1
2接触式巡更棒配置指示灯和蜂鸣器,当巡更人员到达预定地点之后,将采集器与固定的信息点轻轻地接触,伴随“滴”的一声,棒头的指示灯闪3次,表示读取成功。巡更完成以后在数据总数小于4095条的情况下通过传输即可递交管理中心。1
3接触式采集器电源USB1
4接触式人员信息按钮用于放置在巡更人员身上,以识别当前巡更人员(由软件设置)2
5接触式地点信息按钮用于固定放置在必须巡更的地点或设备上,以识别唯一巡更地点,内置不可修改ID码2
6感应式地点信息按钮
4
7接触式采集器与管理中心电脑连接,将接触式巡更棒中的数据传输到电脑中1
8感应式巡更棒通信电缆USB1
9感应式巡更棒充电器DC4.5V1
10感应式巡更棒巡更时由巡更人员携带, ,按计划设置把信息点所在的位置,巡更棒采集的时间,巡更人员姓名,事件等信息自动记录成一条数据进行分析处理后保存。再通过通信电缆把数据导入管理中心电脑。12*64点阵液晶显示。人性化的图标和汉字菜单及提示,国家一二级字库。4MbFLASH内存存储器,掉电数据可保存100年不丢失。可下载20条巡更计划,计划中包括到达巡更点的时间和提示时间。可最多下载6144个计划巡更点信息,每个计划巡更点信息包括巡更点的感应卡编号、应到时间、提示时间。软件可下载1024个巡更感应卡巡更点信息。可存储250名巡更人员。每个巡更记录,可在最多250种事件中选取事件类型。可保存20000条巡更记录。每个记录中包括巡更计划、巡更人员、巡更地点、巡更时间、巡更事件、是否人为插入等信息。按照选定的巡更计划,自动唤醒巡更棒,显示应到的巡更点,并有声音提示。选定巡更计划后,关机时提示下一巡更地点及巡更时间。提示当前选定的巡更计划、巡更人员。开机界面显示电池状态和自由设定自动关机时长。随时可以查阅巡更记录、巡更人员、巡更计划、巡更事件、巡更器信息1
11接触式巡更管理软件系统登陆、人员设置、地点设置、计划设置、数据读入、数据查询、结果报告、删除操作和报表打印1
12感应式巡更管理软件巡更棒管理、操作员管理、巡更地点管理、巡更人员管理、巡更棒号码、设置巡更事件、设置巡更路线、设置巡更计划、读卡记录、巡更考核、参数设置、数据备份、数据恢复、系统初始化、操作指南和报表打印1

3、实践项目
1)接触式巡更棒的单独巡更操作
2)接触式巡更棒的不同巡更人员设置和操作
3)接触式巡更棒指定时间和路线的巡更操作
4)接触式巡更棒采集器与管理中心电脑软件的设置和操作
5)接触式巡更信息点和感应式巡更信息点的识别和ID码号读取操作
6)感应式巡更棒的设置和单独巡更操作
7)感应式巡更棒指定时间、路线和区域的巡更操作
8)感应式巡更棒指定事件和计划的巡更操作
9)感应式巡更棒与管理中心电脑软件的设置和操作

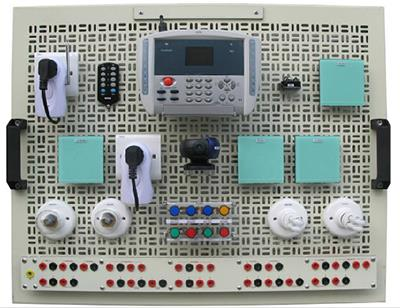

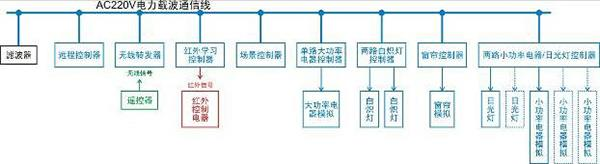

九、智能家居模块(PLCBUS)

智能楼宇实验实训平台(图13)

1、总体功能:智能家居控制和管理平台,有效地实现了家居安防、对讲门禁、室内网络布线、远程监控、家电控制、灯光控制、自动报警拨号、室内背景音乐、语音发布等功能。
结合当前智能家居发展的现状,系统稳定可靠,结构合理清晰,可为实践提供更多有利条件。

智能楼宇实验实训平台(图14)

2、配置要求

序号设备名称功能特性   规格 参数  牌子数量单位
1远程控制器中文菜单,触摸操作;可向管理中心查询各类费用、公共信息、私人信息、维修信息和协助信息;双向信息发布,接收来自管理中心的信息,也可主动向管理中心索取信息;双向通信,可以真实了解被控电器控制状态反馈信息1
2遥控器在家中一个位置对所有电器进行控制,具备控制每个电器的必要功能1
3无线转发器PLCBUS-T 40231
4阻波器5u1
5场景控制器PLCBUS-42061
6大功率电气控制器PLCBUS-P 20271
7小功率电气控制器PLCBUS-22251
8白炽灯控制器PLCBUS-22211
9窗帘控制器PLCBUS-31601
10红外学习机PLCBUS-30111
11白炽灯25W2
12日光灯3W2
13家用大/小功率电器模拟B4U1

3、实践项目
1)独立模块的独立认识、接线和控制
2)灯光亮度按时按需自动调整控制,手动控制,情景编程
3)门窗分时自动控制,手动控制
4)红外转发手/自动控制
5)电器电源通断手/自动、按时和间接控制
6)信息查询和发布操作
7)紧急呼叫求助操作
8)系统整合的接线、设置、操作和演习
