循环式空调过程实验装置

循环式空调过程实验装置
[名称]:循环式空调过程实验装置
[规格型号]:DB-514
[产品价格]:
[参数下载]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

循环式空调过程实验装置是我公司最新研制的空调实训设备,主要用于大学、职业院校空调制冷专业实验室现场实训实设备,设备可对空气进行加热,加湿,冷却和干燥等,可模拟直流空调、回风式空气调;循环空调空气调节过程的模拟实验,空气品质处理有,表冷器,淋水式两用。 可增加计算机数据采集、和数据分析处理功能。
一、技术参数:
1. 环境温度:温度-10℃~40℃,海拔<4000m;
2. 电源电压:三相五线AC380V,50Hz;
3. 功率:3KW;
4. 制冷量:1100W;
5. 制热量:3000W;
6. 制冷剂:R22;
7. 外形尺寸:2000×800×1700mm;
8. 安全保护:具有具有过压、过流、过载、漏电保护措施,符合国家相关标准。
二、功能:

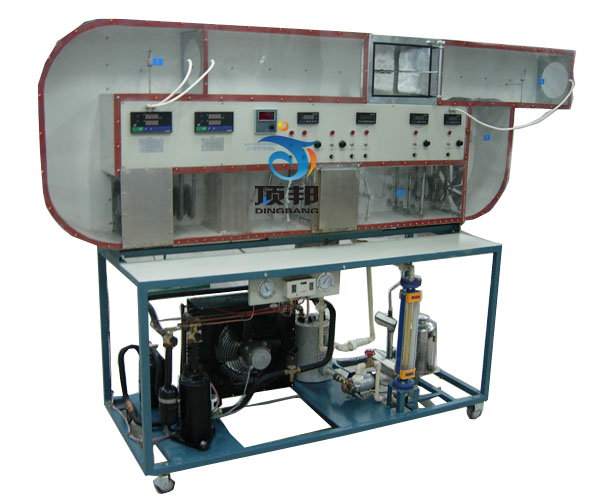

本实验装置为《空气调节》课程实验教学设备,用它可以模拟不同季节室内和室外的环境和空气处理调节的方法,进行集中式空调系统不同循环形式的空气调节实验。还可以做变风量运行调节实验和制冷系统的参数测定及其调节实验。装置具有透明风管,可直观地观察和测试。实验装置的结构如图所示。由空气循环系统、蒸气加湿器、一次加热器、二次加热器、冷却器及其冷水机组和相应的测试仪表等组成。可以实现对空气的加热、冷却、加湿和除湿(表冷式和淋水式可互换使用)等处理。利用风雪阀门的调节,可以实现直流式、封闭式(再循环式)和一次回风式、三种不同的循环形式和空气处理过程。在实验中,还可以对空气的温度、湿度、流量进行测量;并能对加温器、加热器的输入电功率进行测定,从而可以计算各空气处理过程中的热量和湿量得失,以及进行热、湿平衡的分析。本装置采用电子式数字显示仪直接检测点数据组成的测试系统.
三、系统参数:
蒸发器面积:15平方米
换热器:15平方米
蒸发器水箱:650×400×450mm3
风机:2000m3/h
流量计:40-400升/h

序号 名称 型号 单位 当量
1 1.5P压缩机冷凝器,风机   1
2 储液器, 1L 1
3 高压表 1.8MP 1
4 低压表 2.8MP 1
5 压力控制器   1
6 液视镜 3/8 1
6 过滤器 3/8 1
7 冷凝器 1.5P 1
8 2号膨胀阀 进口 1
9 蒸汽加湿器   1
10 12路温度湿度仪表 3米K型热电偶
5米K型热电偶
8
2
11 压差仪传感器 0-500PM/4-20MA 2
12 压差仪仪表 4-20MA 2
13 加热器 1500W 2
14 200风机 220V 1
15 调压器 4000W 3
16 转子流量计 1000L 1
17 水泵 100W
18 交流数显电压表 300V 3
19 交流数显电流表 20 3
20 医用滴管 200MM 2
21 医用纱布   若干
22 玻璃管子 放湿球水直径20MM*40MM 5
23 三相四线漏电   1
24 风阀执行器   3
25 主机温度控制器 010 1
26 空气过滤器 285*365尼龙 2
