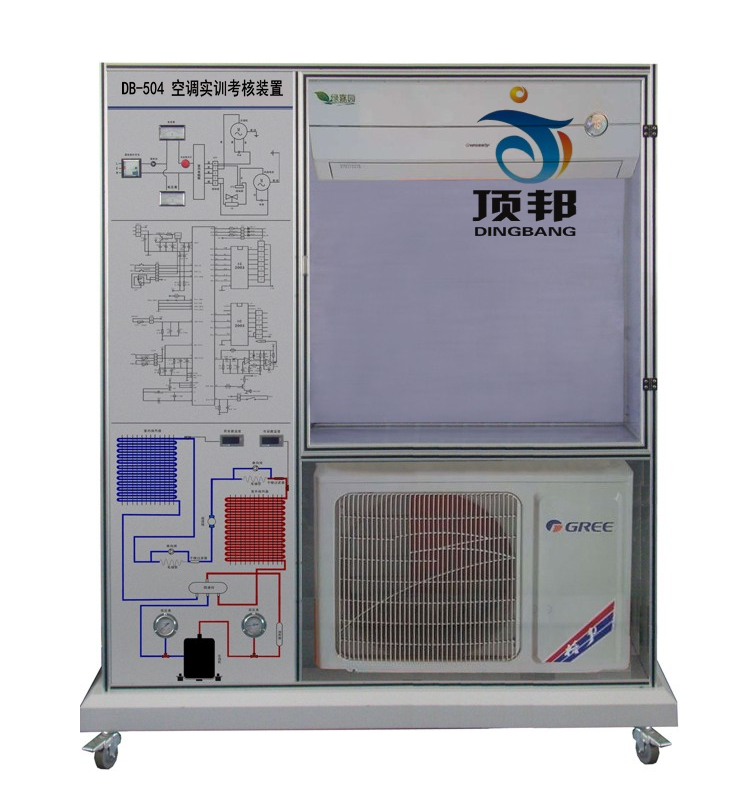

DB-504 空调实训考核装置

空调实训考核装置


一、 概述
DB-504 空调实训考核装置是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的,适用于“制冷原理及应用”、“制冷空调技术”、“制冷空调设备维修与操作”等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体,布局合理、造型美观大方。
二、特 点
1、整个系统真实完整, 与市场上的空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能
2.、装置直观展示了空调的系统结构和工作原理,便于教学演示讲解及学生对课本知识的理解掌握。配置温度表、真空压力表以及相应的信号指示灯,使整个空调系统的实时工作状态一目了然;
3、前面板中间印有电气控制系统原理图,
4、可观察到整个制冷系统结构原理以及主要部件的实际物体,相应部件均有名称标识;并设有视液镜,可观察制冷剂状态
5、.本实训装置设有故障模拟功能,提供室外执行部件的接线区域,开设应用性的实训项目,有较强的实训性。有利于学生将理论应用于实际,并培养学生实际操作动手能力;有利于开展技能鉴定、考核工作
6、设有电流型漏电保护装置;并有热保护器件,对压缩机进行过热、过载保护;实训强电连接导线及插座采用手枪插式全封闭结构,使用方便、可靠、防触电
7、制冷系统上设置用手动节流阀,和自动节流装置,可模拟不同环境下的制冷模式,可以模拟节流开度,调节制冷剂的流量,观察制冷效果。
9、主机安装部件采用防水,安装,美观大方,方便可拆安装,不易损坏,
10.在蒸发器不同压力下,实现压缩机在不同制冷量的测试,具有压缩机过冷/过热自动调节
11.改变了机械式节流装置在实验过程中难以调节和损坏,让学生在实验过程中学习电子控制的方法,操作调节方式,技术参数调整.
12.外部控制模式:可第二次开发成4-20Ma输入模式、0-5V控制模式。
13.动画模式:触摸屏或软件连接模式下:各自己显示执泵或者制冷工作流程状态,
14. 动画模式:触摸屏或软件连接模式下:可显示压缩机排气温度、吸气温度、冷凝温度、蒸发温度,可根据温度实时调节机组过冷度。过热度。
15、制冷量调节控制装置:系统由显示模块、功能模块、上们机软件3部分组成,(出厂根据产品性能,厂家自主配置组合)

三、技术参数
1.工作电源:AC220V 50Hz±5%
2.外形尺寸:150×800×1700mm
3.整机功耗:1100W
4、适用电压范围:160V~253V
5、最大遥控距离8m,角度90度。
6、噪声:内机37-44dB,外机是55-65dB。
7、环境温度:-5℃—40℃
8、相对湿度:≤85%(25℃)

四、装置的基本装备
1、电源、仪表控制屏
控制屏为铝合金结构,铝质面板,为实训提供交流电源、各种测试仪表及实训器等,具体功能如下:
2、制冷系统压力检测单元:提供2只真空压力表,测量范围分别为-0.1~1.8MPa、-0.1~3.5MPa、用于测量空调.
温度检测单元:提供三位半数字温度表2,,显示不同点的温度变化情况
3、电流型漏电保护装置1套:对地漏电电流超过一定值,即跳闸切断电源;设有热保护器件,对压缩机进行过热、过载保护。
4、实训台:实训桌为铝合金双层亚光密纹喷塑结构,、防水、耐磨高密度板,结构坚固,造形美观大方;,桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮,便于移动和固定,有利于实训室的布局。
5、故障:提供模拟空调与模拟多个故障打接线点,提供常见的空调电气节电路连接,用来模拟系统的故障;设置类型有:电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等。空调模拟故障开关量、模拟故障开关量,满足多点故障设置要求。

五、配置表

序号 名称   数量
1 压缩机1P 随机 1套
2 液视镜 1/4 1套
3 冷凝器 空调室外机 1套
4 蒸发器 空调室内机 1套
5 温度表 I900 4套
6 高压表 面板 1套
7 低压表 面板 1套
8 毛细管 0.75CM 1套
9 手动膨胀阀 1/4 1套
10 过滤器 1/4 1套
11 实验连接线 5
12 说明书 1
13 多功能系控制显示系统 1


六、实训项目
1、 技工基本技能实训
2 、专用工具的基本操作
3、 系统管件焊接
4、 系统的检漏
5、冷系统的抽真空与充注制冷剂
6、 制冷工技能实训设计、安装、调试及检修
7 、空调主控板电路原理
8、 电器元件的测量及系统运行
9 、R-23型空调器故障与分析
10、电器元件的测量及系统运行 障与分析
11、 模拟变压器T的副边N2开路,整机不工作
12、 桥堆:模拟桥式整流桥环+12V无输出,整机不工作
13、 稳压块输出:模拟7805稳压块坏+5V无输出,整机不工作
14、 模拟红外接收管无电源输入,不能遥控
15、 温度传感器电阻:模拟室内环境温度很高,故障代码
16、化霜温度传感器电阻:模拟室内环境温度很高,可制冷不能制热,故障代码
17、继电器线圈坏,辅助加热不起作用, 测量分析
18、继电器线圈坏,室外风机不转,测量分析
19、继电器线圈坏,压缩机故障, 测量分析
20、继电器线圈坏,室外风机不转,测量分析
21、室内风机风机不转,故障现象,故障代码
22、压缩机,故障现象
23、室外风机不转,故障现象
24、电磁阀,故障现象
