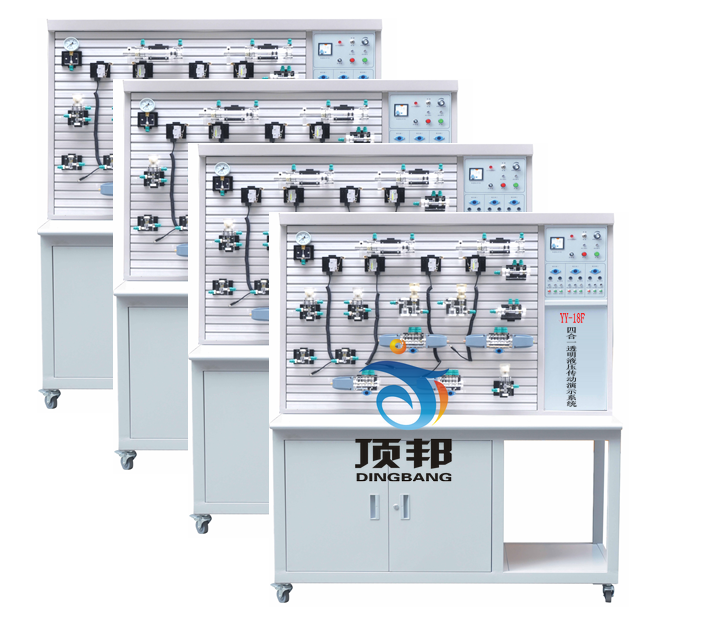

YY-18F 四合一液压传动演示系统


一、概述
为了适应在短暂课堂时间内,完成多个液压油路的教学内容。同时对比演示多个不同油路的工作原理。而且,使油路系统的安装调试有必要的程序且不占用上课教学时间。就必须有多台设备同时工作。
同时,YY-18 型透明液压演示系统对实验回路之一进行组合实验时,使80% 的透明液压元件闲置,能否进行利用YY-18F型四合一透明液压传动演示系统,在增加与保证实验项目及功能的前提下, 根据在同一课时做不同演示实验的原则,有效利用透明液压元件进行优化组合,使产品的性能价格下降40% 。


二、特点
1、 可通过多台不同的实验回路进行对比,加深对液压回路原理的理解。
2、 多台可同时操作运行,运行不同回路。
3、 可只需要一套液压元件,便可同时组成不同回路,节省元件资源。
4、 备全常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上(面板带“T”沟槽形式的铝合金型材结构)。油路搭接采用快换接头,拆接方便,不漏油。
5、 电气控制简单,方便易行。采用独立的继电器控制单元进行电气控制。
6、 实验桌、实验台为铁质双层亚光密纹喷塑结构,实验桌柜内存放液压元件等。

三、技术参数
1、 电源:输入220V 50Hz
2、 电气控制面板:它具有三组功能电路。控制组一按钮控制换向阀1,控制组二按钮控制换向阀2,控制组三按钮控制换向阀3,输入控制电路的常闭按钮均串联常闭停止输入插孔,其他控制电路均并联常开输入插孔,利于外接控制,每组电路的换向1、换向2与换向3都具有互锁输出功能。
3、 实验专用泵站:油泵电机:Z250 直流电动机,功率:250W,并配专用稳压直流调速器,调速范围:0-1700rpm
4、 电磁换向阀:AC24V 吸力30N
5、 尺寸大小:1300mm×650mm×1750mm(单台)

四、液压元件


压力表,油箱,溢流阀,节流阀,单向阀,液控单向阀,调速阀,顺序阀,减压阀,双作用油缸,弹簧作用油缸,增压油缸,二位四通电磁换向阀,二位二通电磁换向阀,“O”型三位四通电磁换向阀,“H”型三位四通电磁换向阀,“M”型三位四通电磁换向阀,“Y”型三位四通电磁换向阀,“P”型三位四通电磁换向阀,压力继电器,行程开关等。
五、基本实验项目
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路

四合一液压传动演示系统

液压元件



YY-18F型透明液压传动系统配置一览表

序 号 名 称 单 位 数 量 备 注
01 YY-18F型实验演示台 4
02 YY-18F型电气线路面板 4 安装演示台上
03 拖动电机及调速电路 4 安装演示台上
04 齿轮油泵 2 台上元件
05 叶片泵 1 新增透明元件
06 摆线转子泵 1 新增透明元件
07 油箱 4 台上透明元件
08 辅助油箱 1 组合透明元件
09 油缸(带行程撞块) 8 组合透明元件
10 弹簧回位油缸 1 组合透明元件
11 增压油缸 1 组合透明元件
12 实心双出杆油缸 1 新增透明元件
13 空心双出杆油缸 1 新增透明元件
14 单向阀 3 组合透明元件
15 液控单向阀 2 组合透明元件
16 溢流阀 5 组合透明元件
17 先导式溢流阀 1 新增透明元件
18 节流阀 1 组合透明元件
19 调速阀 5 组合透明元件
20 顺序阀 2 组合透明元件
21 减压阀 1 组合透明元件
22 二位二通电磁换向阀 2 组合透明元件
23 二位四通电磁换向阀 8 组合透明元件
24 “O”型三位四通电磁换向阀 1 组合透明元件
25 “H”型三位四通电磁换向阀 1 组合透明元件
26 “P”型三位四通电磁换向阀 1 组合透明元件
27 “M”型三位四通电磁换向阀 1 组合透明元件
28 “Y”型三位四通电磁换向阀 1 新增透明元件
29 二位四通行程换向阀 1 组合透明元件
30 三位五通手动换向阀 1 组合透明元件
31 压力继电器 1 组合透明元件
32 行程开关(常开、常闭) 2 组合透明元件
33 压力表 7 组合透明元件
34 三通 24 组合透明元件
35 四通 8 组合透明元件
36 220V电源插头线 4 电器配件
37 电磁阀通用连结线 12 电器配件
38 压力继电器插头线 1 电器配件
39 活扳手 150mm 2只
内六角扳手 M6 2只
内六角扳手 M5 1只
尖嘴钳 6# 1只
孔用挡钳 6# 1只
轴用挡钳 6# 1只
十字螺丝刀 6# 1只
十字螺丝 4# 1只
一字螺丝刀 6# 1只
一字螺丝刀 4# 1只
剪刀 5# 1只
1





40 保险管 4A 5只
油管接头(通用) 5只
油塞 若干
502胶水 1瓶
各种O型圈 若干
各种油封 若干
各种内六角 若干
2





41 毛巾 10 附 件
42 透明液压皮管 100 材 料
43 专用液压油 4 材 料
44 油盘 1 附 件
45 透明液压演示系统使用手册 4 资 料
46 透明液压演示系统装箱清单 1 资 料
