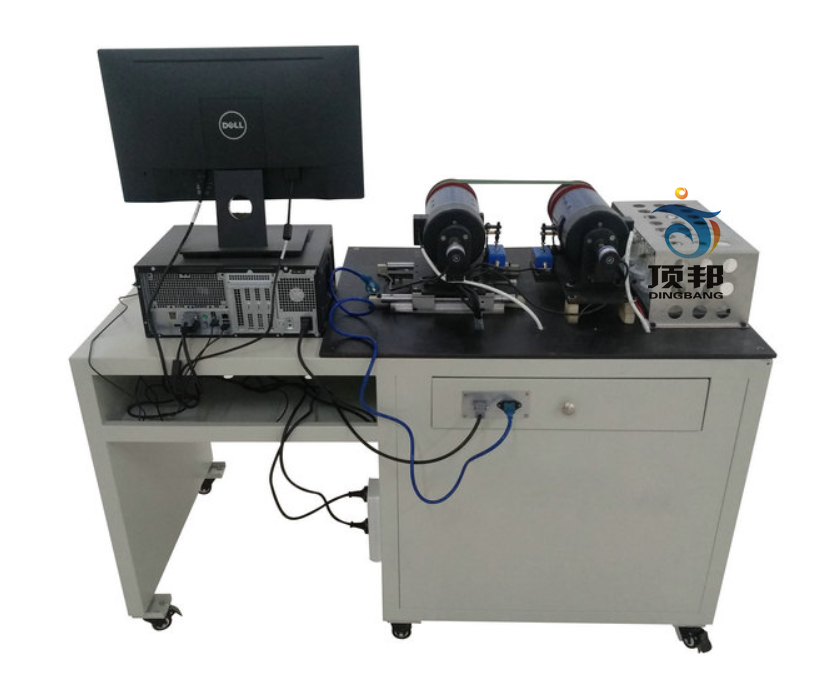

带传动实验台

带传动实验台
[名称]:带传动实验台
[规格型号]:DB-LG11
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情


一、实验内容:
1、平皮带和三角带滑差率和皮带传动效率的测定,通过计算机测试分析软件测试并自动绘制滑差曲线和效率曲线;
2、通过液晶显示面板读数进行平皮带和三角带滑差率和皮带传动效率的测定,人工绘制滑差曲线和效率曲线。
二、性能特点:
1、利用拉压传感器独特的张紧力测试装置,来测试皮带的张紧力,能实现皮带传动受力分析实验;
2、采用传感器和A/D采集并转换成主动带轮和从动带轮的驱动力矩和阻力矩数据,采用角位移传感器和A/D板采集并转换成主、从动带轮的转数。最后输入计算机进行处理作出滑动曲线和效率曲线;
3、可通过计算机测试分析软件进行皮带传动的运动模拟,可观察弹性滑动及打滑现象;
4、可更换不同直径的平皮带轮和三角带轮,做不同带传动的实验。
5、计算机测试分析软件功能强大,可自动或人机结合进行测试分析、理论仿真、保存数据和提交实验报告。
三、软件内容及特点:
1、利用串口实现数据采集箱与电脑之间的通讯;
2、可以实时显示运动参数的适时变化曲线;
四、造型及表面处理:
1、大气美观、实物感强、加工精细;
2、金属外露件镀铬、其他表面防锈处理加喷塑;
3、塑表面平整、光滑清、清洁无划痕和脱落斑点。
五、主要技术参数:
1、驱动电机功率:355W
2、负载电机功率:355W、负载变动范围:0-300W(有级)
3、调速方式:电子调速;
4、调速范围:0-800rpm;
5、带轮基准直径:
平带轮D1=D2=120mm;
三角带轮D1=120,D2=80;
平带轮采用复合材料制成,带长985mm;
三角皮带:A 925;
弹性圆带;同步带
6、额定转矩:T=1.68N·m ;
7、测力矩传感器:量程=5kg、精度:1%FS ;
8、拉压传感器:量程:7Kg   精度:0.3%FS ;
9、光栅角位移传感器:200栅/转
10、外形尺寸:740×475×320mm;
11、重量:70kg;
六、实验台基本配置:
1、测力传感器:2个:量程5kg;
2、拉压传感器:1个 ;
3、光栅角位移传感器:2个;
4、测试分析软件:1套;
5、随机工具:1套;
