智能动平衡实验系统

智能动平衡实验系统
[名称]:智能动平衡实验系统
[规格型号]:DB-PCA2
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

DB-PCA2  智能动平衡实验系统
智能动平衡实验系统

智能动平衡实验系统

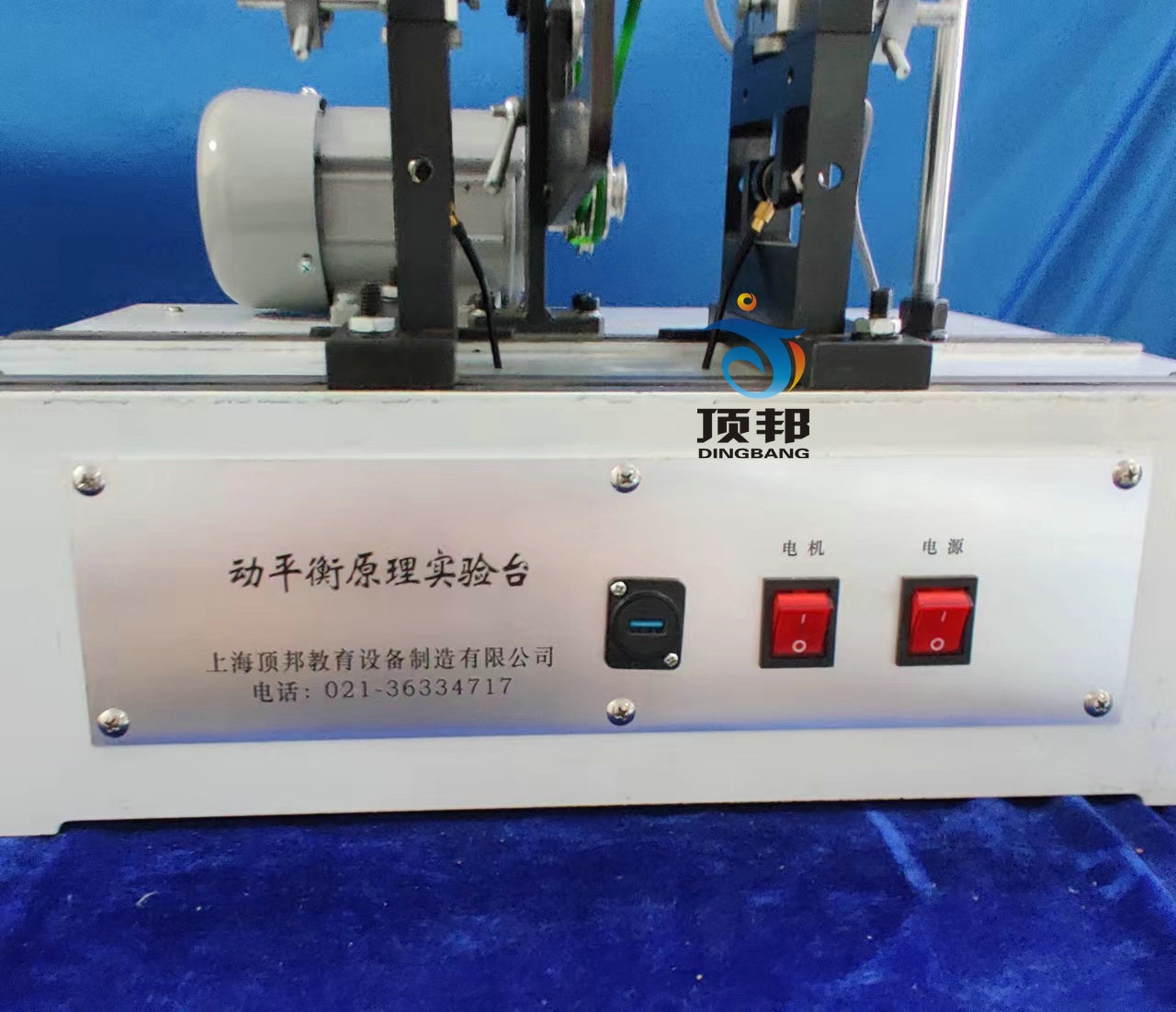

(参考图)



该智能动平衡实验系统是一种创新的基于虚拟测试技术的智能化动平衡实验系统,特别适用于教学动平衡实验。能在一个硬支承的机架上不经调整即可实现硬支承动平衡的A,B,C尺寸法解算和软支承的影响系数法解算,既可进行动平衡校正亦可进行静平衡校正,本系统利用高精度的压电晶体传感器进行测量,采用先进的计算机虚拟测试技术、数字信号处理技术和小信号提取方法,达到智能化检测目的。本系统不但能得出实验结果,而且通过动态实时检测曲线了解实验的过程,通过人机对话的方式生动、形象地完成检测过程。

实验内容:
    实验目的是通过实验对象即转子的动平衡全过程,以及必要的动手操作,使学生基本掌握:
(1)回转件动平衡的基本概念
(2)了解动平衡实验台的结构及工作原理
(3)转子的动平衡过程中平衡精度确定和应用动平衡的操作方法

功能及特点:
(1)虚拟智能化测试,仪器界面。采用虚拟器技术使界面美观,形象,友好。实验结果以数字,曲线与图形同时显示,实验过程生动形象,操作简便。
(2)硬支承动平衡采用A、B、C尺寸结算,永久定标具有六种支承方式。
(3)运动状态实时提示。
(4)具有剩余不平衡量允差设置功能,自动提示合格。
(5)可进行动态过程实验。该系统不但能够静态显示实验结果,还可以进行连续不断的动态过程实验。在实验转子回转过程中通过数据分析主界面开设了四个窗口,同时动态显示转子左右不平衡量信号滤波后曲线、频谱分析图、实际偏心量分布图、实际相位分布图。通过观察动态曲线的变化,使学生更加深刻了解动平衡实验的原理,方法和结果。
(6)采用方便快捷的热插拔USB硬件接口技术,能有效的与计算机进行连接通讯,使实验系统安全可靠。
(7)系统通过性强,计算机用户界面可选择不同的辊子结构(提供常用六种形式),进行检测实验。
(8)系统测量精度高(最小可达残余不平衡量≤0.03gmm/kg)并具有标定及不平衡量设定报警功能,可方便的用作工业动平衡机。
主要技术参数:
(1) 平衡转速:约1200r/min,2500r/min两档
(2) 工件质量范围:0.1~5kg
(3) 工件最大外径:φ260mm
(4) 两支承间距离:50~400mm
(5) 支承轴径范围:φ3~30mm
(6) 圈带传动外轴径范围:φ25~80mm
(7) 最小可达残余不平衡量:≤0.3g mm/kg
(8) 一次减低率:≥90%
(9) 测量时间:最长3s
(10) 电机额定功率:P=120W
(11) 电        源:220V交流/50HZ
(12) 外形尺寸:500×400×460(mm)
(13) 重        量:65kg
