振动筛板萃取实验装置

振动筛板萃取实验装置
[名称]:振动筛板萃取实验装置
[规格型号]:DB-CQ/SB
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

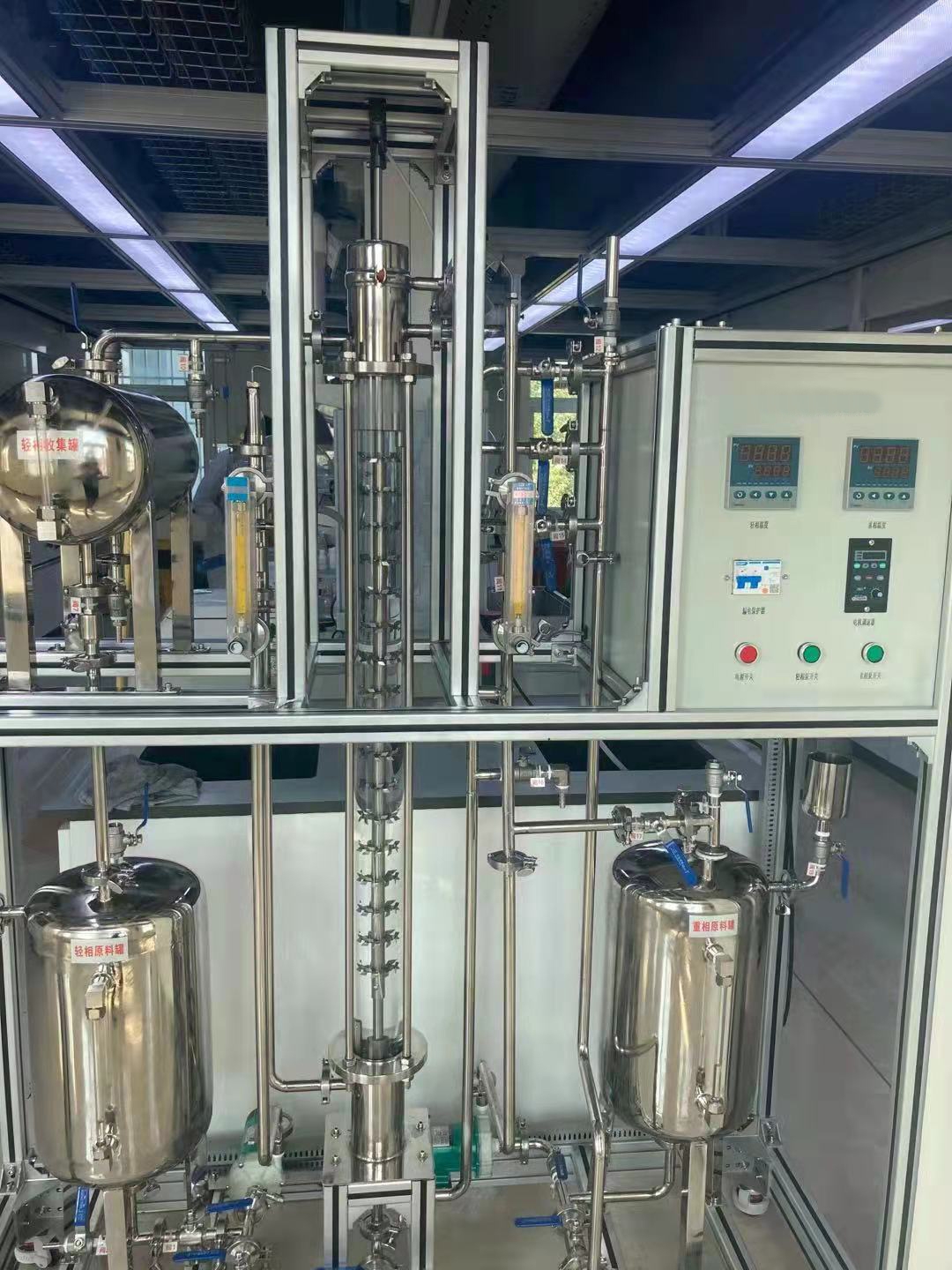

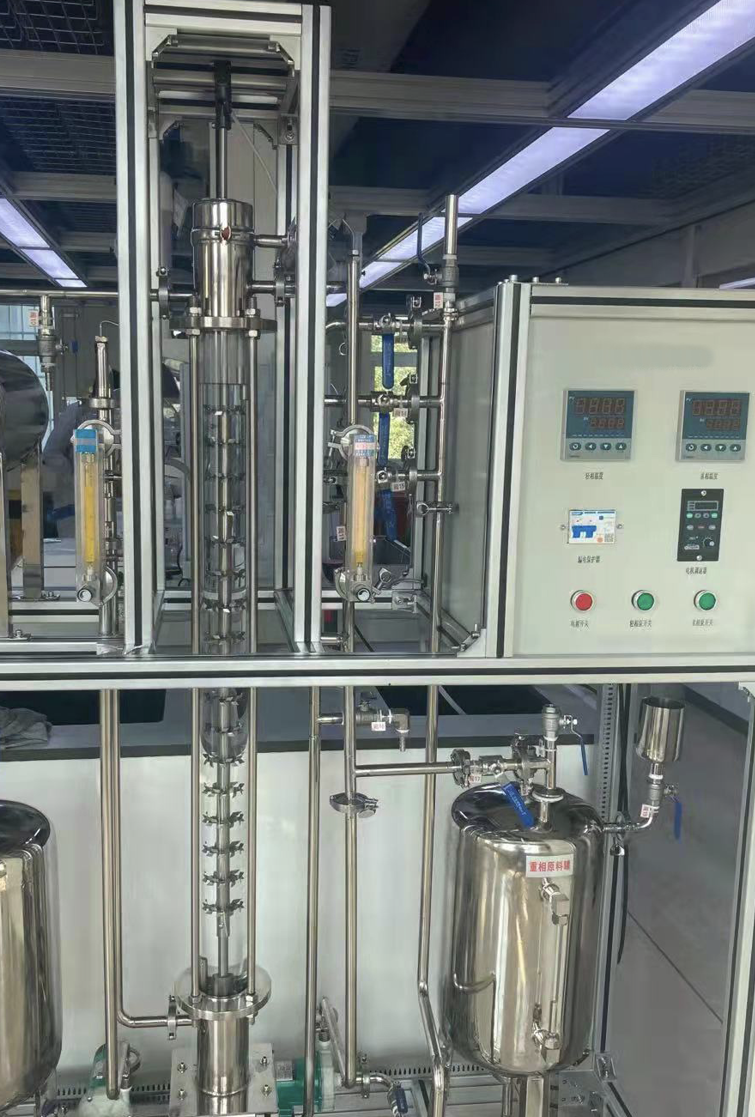

DB-CQ/SB 振动筛板萃取实验装置

振动筛板萃取实验装置

技术指标说             明
装置特点1、整个装置美观大气,结构设计合理,整体感强,能够充分体现现代化实验装置的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、整套设备除去特殊材料外均采用工业用304不锈钢制造,外观精美。
4、塔节采用优质石英玻璃制作,视觉效果好,方便学生观察。
5、塔内构件及管道均由304不锈钢材质制作。
6、装置设计可360度观察,实现全方位教学与实验。
7、能在线监测实验原始数据,并可显示数据曲线。配真彩色TFT触摸屏带RS485接口,数据可通过U盘导出,可连接打印机打印数据。装置能够实现手动和自动无扰切换操作,并安装安全联锁保护和自动报警装置,保证设备正常运行杜绝安全事故。
装置功能1、了解振动筛板萃取实验装置的构造和应用。
2、测定萃取效率。
3、掌握振动频率与萃取效率的相互关系。
4、全触摸集成化控制,高稳定数据传输,硬件加密。
设计参数常温、常压操作。
萃取塔转动频率:20—250r/min。
传质单元数 NOE:0.4—3.0。
传质单元高度HOE:0.3—2.0m。
体积总传质系数,KYea:2.0×104--2.0×105 kgA/[m3.h.(kgA/kgs)]。
水流量:1.6~16L/h。
煤油流量:1.6~16L/h。
公用设施水:装置自带水箱,连接自来水接入。
电:电压AC220V,功率1.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
实验物料:水—煤油—苯甲酸。
外配设备、药品:煤油—苯甲酸、Na(OH)2标准液、化学分析仪。
主要设备1、萃取塔全为玻璃制作。内径为φ45mm,高度为1200mm。共18块筛板组成,周围用螺杆固定。能很好的观察到实验发生的全过程。
2、分相定位器:304不锈钢材质,三组调节阀控制。
3、可调速电机:电压AC220V,功率90W,电机的振动转速由调速器无极调节控制。
4、流量检测:金属远传转子流量计,流量范围1.6~16 L/h,4-20mA远传输出,流量检测机构。数量2个。
5、测转速传感器:霍尔开关。
6、回收槽:容积20L,304卫生级不锈钢。
7、轻相罐:容积20L,304卫生级不锈钢。
8、重相槽:容积20L,304卫生级不锈钢。
9、温度传感器:Pt100,分辨率0.1℃,精度0.5%。
10、MP型磁力驱动泵:功率15W,数量2台。
11、304不锈钢管路、管件及阀门。
12、电器:接触器、开关、漏电保护空气开关。
13、中央处理器:执行速度 0.64μs,内存容量 16K;内建RS485通讯模式;功能:温度、压力等模拟量信号采集换算。
14、模拟模块:高达 16 位分辨率,总和精度±0.5%。
15、温度模块:分辨率 0.1℃,精度 0.5%;功能:温度信号采集换算。
16、显示终端:采用一体机平板触摸电脑,全程数字化触摸屏控制操作。HMI:投射式触控技术,5000万次触摸点,内存4G,功能:中央处理器数据显示控制。
17、额定电压:220V,总功率:0.5kW。
18、外形尺寸:1500×550×2200mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。
19、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,包含安全警示标识,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。
20、配套测控软件可以实现实验数据实时在线采集显示数据、曲线及设备运行状态等。通过WIFI技术实现终端覆盖。
测控组成变量检测机构显示机构执行机构
振动频率霍尔开关触摸屏调速器
温度Pt100铂电阻触摸屏
水流量金属转子流量计触摸屏手动阀门
油流量金属转子流量计触摸屏手动阀门
