电工电子综合实验平台

电工电子综合实验平台
[名称]:电工电子综合实验平台
[规格型号]:DB-995
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情


一、基本功能:
1、电工电子综合实验平台能完成高等院校电路分析、电工技术、电路原理、电子技术等多门课程的实验教学。
2、电工电子综合实验平台配套测量仪表精度高,采用数字化、智能化及人机对话模式,各种仪表均有可靠的保护功能。
3、电工电子综合实验平台操作面板采用铝制面板,面板厚度2mm,文字符号采用现代彩色喷描技术处理,面板标识清晰,铝面板颜色和实验台颜色一致。
4、电工电子综合实验平台整体采用模块化结构形式,电源和仪器仪表全部采用独立挂箱式结构,各实验模块任务明确,方便学校根据自身的教学要求,选择不同的实验配置,易于后期扩展升级。实验模块之间的工作电源用短接导线连接,既接通各模块电源,又使各模块连成一体。
5、平台装有电压型漏电保护装置,若有漏电现象,即产生告警信号并切断总电源,确保实验进程安全;装有一套电流型漏电保护器,若有漏电现象,当漏电流超过一定值时,即切断电源;各种电源及各种仪表均有可靠的保护功能。实验连接线及插座采用不同的结构,使用安全、可靠、防触电。

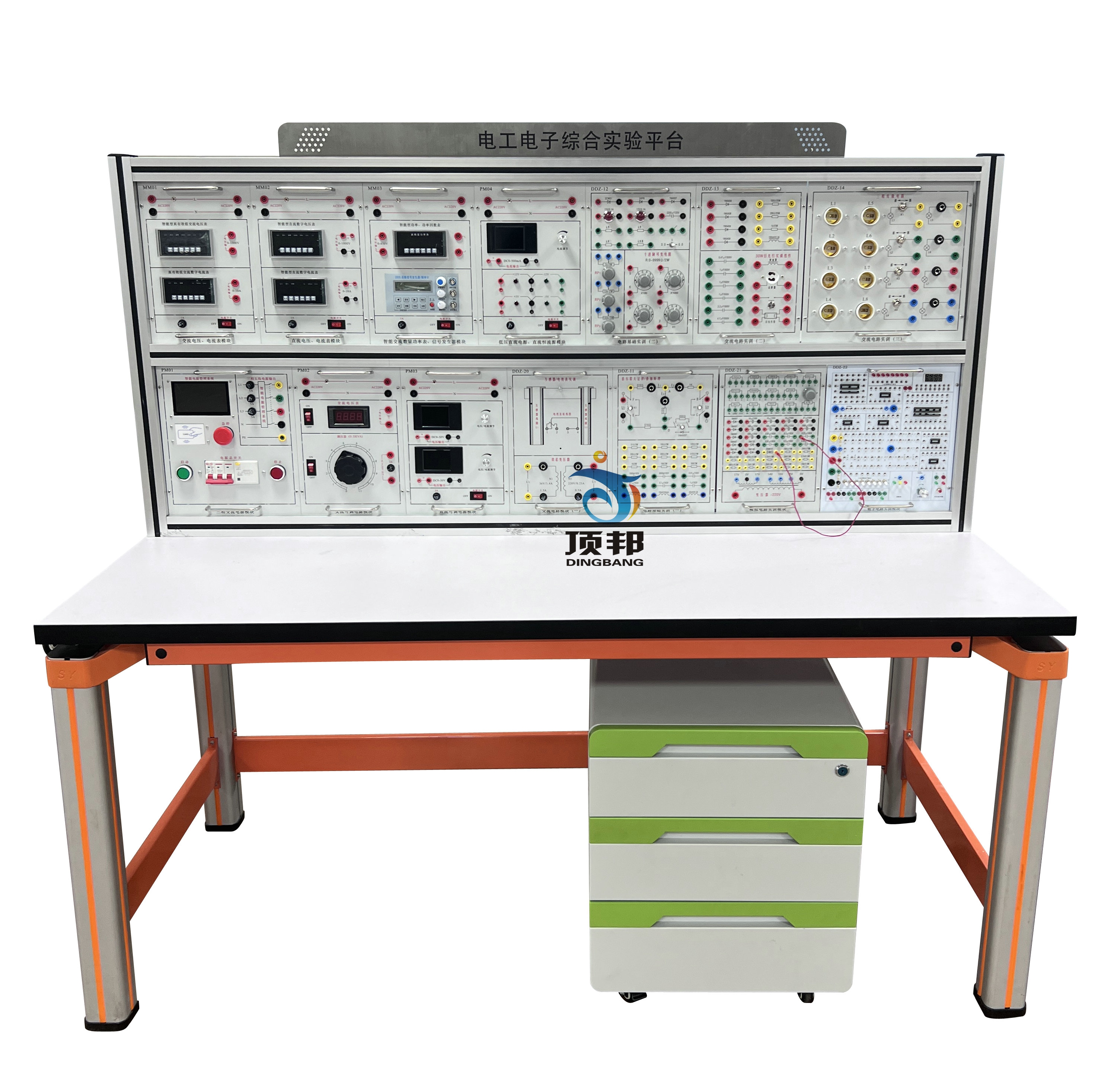

电工电子综合实验平台

二、技术性能:
1、输入电源:三相四线(或三相五线)AC380V±10% 50Hz
2、装置容量:<1.5kVA
3、外形尺寸:约1650mm×720mm×1540mm
三、实验台主要配置及功能:
实验平台由实验桌、实验台架、存储柜、实验挂箱组件、配件等组成。
具体参数如下:


序号部件名称功能及技术参数数量
1实验桌1.桌子台面板采用E1级三聚氰胺复面合成板,台面厚度约25mm。
2.采用四个工业铝型材立柱为支撑,立柱端部可安装调节脚,方便高度调节,主体结构通过左、右各2个C字形铝压成型构件联接,台面高度约800mm,桌面板下设支撑框架,截面尺寸为30×30mm,承受力不少于300kg。
3.立柱采用工业铝型材成型工艺,表面氧化处理,截面尺寸:70×70mm,四面带槽,槽宽约8mm,端部配套塑料堵头,槽内适用工业铝型材通配螺母及配件。
4.C字形铝压成型构件为左、右对称件,外形约160×166×70mm,采用压铸成型工艺,经机加工、抛丸、喷砂,表面蓝色静电喷涂工艺。
1套
2实验台架实验台架采用独立框架式结构设计,框架由上中下左右五根工业铝型材分割为上下两个区域,所有型材表面滑,无凹槽,用于放置仪表、实验模块等。1套
3存储柜采用圆弧卷边冷冲压钣金一体成型,封闭式结构,表面静电喷涂,外形尺寸:约宽450x深550x高705(mm),总重量≥31kg;柜体四边圆弧设计:R=30mm,柜体边框总厚度≤2.5mm;配有承重型卡扣式三节轨,导轨承重量≥30kg,抽屉把手采用卡套式钣金卷边工艺,把手尺寸≥440x45x18mm,抽屉采用联体锁设计,底部配有4个1.5寸万向带刹车脚轮。1套
4三相交流电源(1)提供线电压380V交流电源、相电压220V交流电源。交流电源输出设有电源保护系统,相间、线间过电流及直接短路均能自动保护。提供三相漏电保护器作为整个实验平台的电源总开关。三相输出通过停止和启动按钮控制。
(2)实验室智慧用电安全控制系统
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能;电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险;电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过远程清除故障后,才能上电成功;能通过无线4G和有线以太网与手机APP和PC端云平台通讯,没有网络的情况下,教室整套智能电源管理系统可离线独立运行。
智能终端:智能电源管理系统以32位ARM为核心,采用4.3寸彩色触摸屏为人机交互界面,实时监控设备运行情况,提供Zigbee、CAN等多种通信模式,具备语音播报功能。能实时监测三相电压、电流、功率,功率因数、频率、电能等参数,液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数;设备时间管理包含年月日时间的显示;用户通过刷卡方式请求开启设备,PC端进行授权之后,设备可启动使用,PC端可分时预约设备的启动和停止。
1套
5交流可调电源提供0~250V连续可调交流电源一路,数显电压变显示输出电压值,输出具有短路、过流保护等功能。提供交流电压表一只,测量范围0~500V,三位半显示,能够测量输入交流电压。1套
6直流可调电源提供双路直流程控电源:采用DAC加MOS管恒流输出,每路输出0-30V/2A,电压稳定度≤0.3%,电流稳定度≤0.3%,有短路、过流自动保护功能,设有短路软截止自动保护和自动恢复装置。
2.8寸TFT液晶屏显示输出电压、输出电流、负载电压和负载电流,并且具有恒流提醒功能。采用EC11旋钮编码器调节输出电流和限位电流。
1套
7低压直流电源、智能直流恒流源一路0-500mA/12V恒流源:采用DAC加MOS管恒流输出,负载稳定度≤5×10-4 ,额定变化率≤5×10-4 。2.8寸TFT液晶屏显示输出电流值、限位电流和负载电流,且具有恒流提醒功能。采用EC11旋钮编码器调节输出电流和限位电流。
低压直流电源:±5V、±12V四路固定输出,每路均具有短路、过流保护及自动恢复保护功能。
1套
8智能交流电压表、电流表智能交流电压表1只:测量范围:0-500V,设置2V/20V/200V/1000V四量程,量程自动切换,超量程报警。2.8寸TFT液晶屏显示四位测量值,具有超量程自动提示功能。
智能交流电流表1只:测量范围:0-5A, 设置2mA/20mA/200mA/5A四档量程,具有量程自动切换,超量程自动报警功能。2.8寸TFT液晶屏显示四位测量值,具有超量程提示功能。
1套
9智能直流电压表、电流表智能直流电压表1只:测量范围:0-1000V,设置2V/20V/200V/1000V四档量程,具有量程自动切换,超量程自动报警功能。2.8寸TFT液晶屏显示四位测量值,具有超量程提示功能。
智能直流电流表1只:测量范围:0-5A,设置2mA/20mA/200mA/5A四档量程,具有量程自动切换,超量程报警功能。2.8寸TFT液晶屏显示四位测量值,超量程提示。
1套
10智能交流数显功率表智能交流数显功率表1只:功率测量精度1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A。2.8寸TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型,具有超量程提示功能。负载类型:L、R、C。

1套
11函数信号发生器1)采用直接数字频率合成(DDS)产生高精度正弦波,方波和三角波。
2)2.7寸TFT液晶屏显示输出频率、波形、占空比、幅度、衰减、偏置。
3)正弦波输出幅度≥10V,输出阻抗50Ω,失真度<1%(1HZ-- 10KHz)。
4)频率范围 1HZ~3MHz, EC11旋钮编码器调节。
5)输出幅度采用EC11旋钮编码器调节,正弦波输出具有20db,40db,60db衰减。
6)方波占空比可调, 调节范围:5%-95%调节;
7)外测频率功能,频率计测量范围1HZ-100MHz,幅度3.3V,具有自动换档功能。
8)上位机设置函数信号发生器各个参数,并有实时监视及锁定和关断功能
9)上升时间≤50。
10) 5V正反相单脉冲输出。
11) 工作温度范围:-20℃~+50℃。
1套
12电路基础模块(一)提供电阻、电感、电容、电路基础实验模块和故障按键(3个)等,完成叠加定理、基尔霍夫定律、戴维南定理、诺顿定理、电压源与电流源的等效变换、一阶、二阶电路过渡过程的研究、RLC串联谐振电路的研究等实验。1套
13电路基础模块(二)提供各种功率电阻、灯泡(12V/0.1A)、稳压管(2CW51)、二极管、电位器(1k/2W、10k/2W、100k各一只)、电阻箱(0~9Ω/2W、0~90Ω/2W、0~900Ω/2W、0~9000Ω/2W各一组)等。1套
14交流电路模块(一)提供铁芯变压器一只(50VA、36V/220V)、电流插座等,原、副边均设有保险丝及电流插座,方便测试并能可靠保护防止变压器损坏。1套
15交流电路模块(二)提供0.22uF/500V、0.47uF/500V、1uF/500V(三只)、2.2uF/500V、4.7uF/500V高压电容、镇流器、启辉器、日光灯等,高压电容可通过钮子开关控制,完成日光灯电路连接和功率因数提高实验。1套
16交流电路模块(三)提供四组负载和四组独立的电流插座。每组负载由两个独立的白炽灯螺口灯座组成(每组设有一个开关与一个电流插座)。可插60W以下的白炽灯八只。能够完成三相交流电路实验。1套
17模拟电路实验模块提供低压交流电源(0V、6V、10V、14V抽头各一路及中心抽头17V两路)、三极管(3DG6、3DG12、3CG12)、二极管(1N4007、1N4148)、稳压块(7812、7815、7915、LM317)、电阻、单结晶体管、蜂鸣器、电容等。配有相关实验元器件。1套
18数字电路实验模块提供四位十进制译码显示器、八位逻辑电平开关、八位逻辑电平指示器、三态逻辑笔(红、黄、绿指示)、脉冲信号源(正、负输出单次脉冲和频率为0.5Hz~300kHz连续可调的计数脉冲源各一路),设有一些高可靠圆脚集成电路插座(14P、16P、28P、40P若干只)。配有相关实验元器件。1套
19实验导线根据不同实验项目的特点,配备不同规格的实验连接线;强电和弱电导线均采用高可靠护套结构手枪插连接线(不存在任何触电的可能);两种导线都只能配合相应内孔的插座,不能混插。1套
20导线架用于悬挂和放置实验专用连接导线,外形尺寸约530mm×430mm×1200mm,设有五个万向轮。1件
21实验配件提供与实验设备相匹配的实验指导书、配件等。1套

四、完成的实验项目:
1、电工基础实验
(1)基本电工仪表的使用与测量误差的计算
(2)减小仪表测量误差的方法
(3)欧姆定律
(4)叠加原理验证及其故障判断
(5)基尔霍夫电压和电流定律验证及其故障判断
(6)戴维南定理验证及其故障判断
(7)诺顿定理验证及其故障判断
(8)电压源外特性的测定
(9)直流电阻电路故障的检查
(10)二端口网络
(11)互易定理
(12)电容的充放电
(13)最大功率传输条件测定
(14)电位电压的测定及电路电位图的绘制
(15)已知和未知线性与非线性电路元件伏安特性的测绘
(16)一阶电路过渡过程的研究
(17)二阶电路过渡过程的研究
(18)RLC串联谐振电路的研究
(19)功率因数提高
(20)功率因数及相序的测量
(21)用三表法测量交流电路等效参数
(22)三相交流电路电压的测量
(23)三相交流电路电流的测量
(24)三相电路功率的测量
(25)单相变压器参数测定及绕组极性判别
2、模拟电路实验
(1)常用电子仪器的使用
(2)晶体二极管的判别与检测
(3)晶体三极管的判别与检测
(4)单管低频放大器的静态测试
(5)单管低频放大器放大能力的测试
(6)场效应管放大电路
(7)负反馈放大电路
(8)差动放大电路
(9)射极跟随器
(10)双电源反相比例放大器的测试
(11)电压跟随器
(12)过零比较器
(13)滞回比较器
(14)窗口比较器
(15)RC文氏桥式正弦波振荡器的测试
(16)LM386集成功率放大器的测试
(17)三角波、方波发生器
(18)集成运放的调零电路
(19)电源极性错接的保护电路
(20)输入端限幅保护电路
(21)输出端限幅保护电路
(22)整流、滤波电路
(23)稳压管稳压电路
(24)三端集成固定稳压电源
3、数字电路实验
(1)晶体二极管开关特性
(2)晶体三极管开关特性
(3)二极管限幅器
(4)钳位器
(5)三极管限幅器
(6)TTL集成逻辑门
(7)集成与门逻辑功能测试
(8)集成非门电路逻辑功能测试
(9)集成或门电路逻辑功能测试
(10)集成与非门逻揖功能测试
(11)CMOS门电路的测试
(12)集成逻辑电路的连接与驱动
(13)组合逻辑电路(半加器、全加器)
(14)3-8线译码器
(15)计数与显示电路的实现
(16)数据选择器应用
(17)基本RS触发器
(18)JK触发器
(19)D触发器
(20)计数器的测试与应用
(21)移位寄存器及其应用
(22)脉冲分配器及其应用
(23)555时基电路


电工电子实训考核装置最新产品

友情提示

您只要致电:021-36334717(徐经理)

我们可以解答 电工电子综合实验平台 的相关疑问!

我们可以帮您推荐符合您要求的 电工电子综合实验平台 相关产品!

找不到所需产品?请点击 产品导航页
