低压配电操作实训室设备

低压配电操作实训室设备
[名称]:低压配电操作实训室设备
[规格型号]:DBDPD-01A
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情


1.1产品概述:
  低压配电操作实训室设备主要由计量柜、进线柜、补偿柜及出线柜四部分组成。柜体装置有三相有功电能表、三相无功电能表、电流互感器、接线铜排、隔离开关、万能低压断路器、补偿电容、功率因数控制器、低压断路器、指示仪表等器件。适用于职业学院、技工学校等用于高级维修电工的实训考核。
 1.2技术参数:
工作电源:三相五线  380V±5%  50Hz
安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
外形尺寸:660×600×2300mm
额定电流:100A
工作环境:温度0℃~50℃
相对湿度35~85%  海拔<4000m
 1.4产品结构:
低压配电操作实训室设备所有柜体均采用优质钢板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,又美观大方。柜子的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。
 1.5基本配置及详细说明:

序号设备名称设备型号设备规格单位数量备注
1电力变压器50KVA
1
2进线计量柜DBDPD-01A-1600×600×2300mm1
3进线断路器柜DBDPD-01A-2800×600×2300mm1
4无功补偿柜DBDPD-01A-3800×600×2300mm1
5出线柜DBDPD-01A-4800×600×2300mm1
6三相异步电机1.1KW  380V
1
7实训指导书DBDPD-01A
1
8工程材料

1



 DBDPD-01A低压配电柜产品基本配置详细说明


N0配置名称型号规格备注
1电力变压器S9-50KVA;50KVA;户外式. 环境温度:上限+40℃,下限-25℃海拔高度:≤1000m.  空气相对温度:≤90%(+25℃)
2进线计量柜DBDPD-01A-1配置有互感器、电能表、电压电流表等,作为总电能的计量。学生能自行连接控制线路。
3进线断路器柜DBDPD-01A-2配置有万能式断路器、互感器、电压电流表,作为总电源的进线控制。学生能自行连接控制线路。
4无功补偿柜DBDPD-01A-3配置有补偿电容、交流接触器、电抗器、功率因数补偿控制器、电压电流表、功率因数表等,作为电源功率因数的补偿。学生能自行连接控制线路。
5出线柜DBDPD-01A-4配置有自动空气断路器、互感器、电压电流表等,作为电能的分组控制。学生能自行连接控制线路。


1.6实验内容:
1、电力变压器的认知实训
2、电压器件的认知实训
3、低压一次回路图的测绘实训
4、低压二次回路图的测绘实训
5、计量柜的接线实训
6、进线柜的接线实训
7、电容补偿柜的接线实训
8、出线柜的接线实训
 1.7设备彩图:
 低压配电操作实训室设备

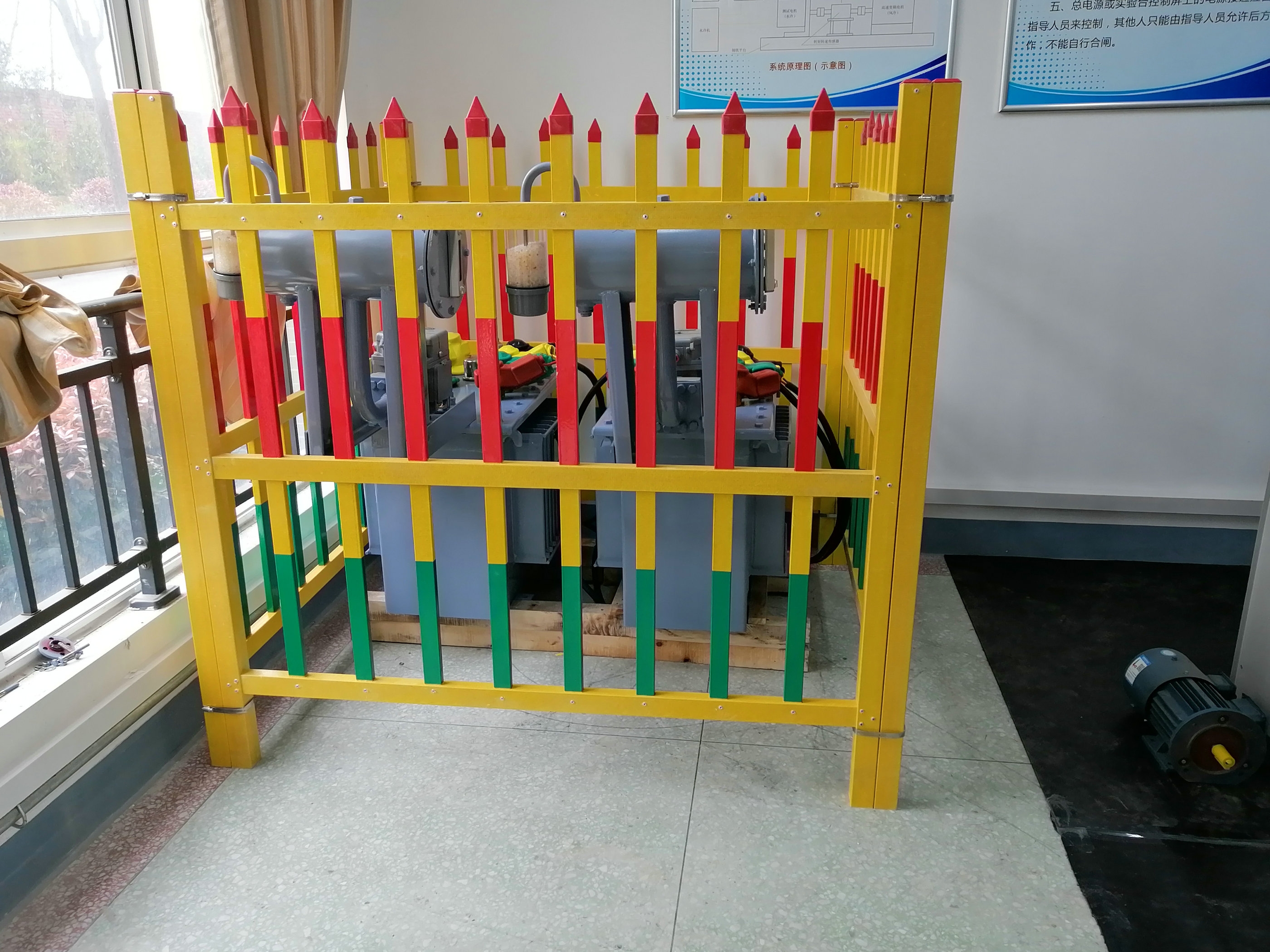

变压器

1.8 低压柜由:计量柜、进线柜、补偿柜、出线柜四个柜体组成。

1.8.1 DBDPD-01A-1进线计量柜
1.8.1.1设备概述:
主要由三相有功电能表、三相无功电能表、接线铜排等组成,用于计量线路中有功功率与无功功率。

1.8.1.2技术参数:
工作电源:三相五线  380V±5%  50Hz
安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
外形尺寸:660×600×2300mm
额定电流:250A
工作环境:温度0℃~50℃
相对湿度35~85%  海拔<4000m

1.8.1.3设备结构
整个柜体为钢制结构,经过机械加工成形,外表面喷涂彩色环氧聚塑,坚固美观。柜体的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。

1.8.1.4设备配置: (每台本配置)


NO配置名称型  号规格(长×宽×高)单位数量备注
1全钢制结构柜体
660×600×23001
2三相四线有功电能表DT862-4型
1
3三相四线无功电能表DX862-4型
1
4电流互感器

3



1.8.2 DBDPD-01A-2进线断路器柜

1.8.2.1设备概述:

主要由隔离开关、万能低压断路器、控制按钮、指示灯等部分组成,主要用于线路中电源的隔离及带负载的启停控制。万能低压断路器具有手动及电动储能功能。

1.8.2.2技术参数:
1、工作电源:三相五线  380V±5%  50Hz
2、安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
3、外形尺寸:800×600×2300mm
4、额定电流:250A
5、工作环境:温度0℃~50℃
6、相对湿度35~85%  海拔<4000m

1.8.2.3设备结构
整个柜体为钢制结构,经过机械加工成型,外表面喷涂彩色环氧聚塑,坚固美观。柜体的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。
1.8.2.4设备配置:(每台本配置)


NO配置名称型号规格单位数量备注
1全钢制结构柜体
800×600×23001
2三相四线指针式电流表正泰
3
3三相四线指针式电压表正泰
1
4正泰万能转换开关LW5D-16YH3/3
2
5万能式断路器DW15-200
1
6电流互感器LMZ3-0.66
4
7控制箱DK-10
1
8电磁线圈正泰φ0.64   1100匝1
9分励脱扣器线圈正泰交流380V 50HZ1
10分闸、合闸控制按钮

4



1.8.3  DBDPD-01A-3无功补偿柜

1.8.3.1设备概述:
主要由无功功率自动补偿装置、补偿电容器、电抗器、交流接触器、热过载继电器、电压表、功率因数表等部分组成,可根据驱动负载的性质自动地切换补偿电容的数量。

1.8.3.2技术参数:
1、工作电源:三相五线  380V±5%  50Hz
2、安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
3、外形尺寸:800×600×2300mm
4、额定电流:125A
5、工作环境:温度0℃~50℃
6、相对湿度35~85%  海拔<4000m

1.8.3.3设备结构
整个柜体为钢制结构,经过机械加工成型,外表面喷涂彩色环氧聚塑,坚固美观。柜体的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。

1.8.3.4设备配置: (每台本配置)


NO配置名称型  号规格(长×宽×高)单位数量备注
1全钢制结构柜体
800×600×23001
2限流电抗器XD1-16
18
3电流互感器LM2J1-0.5
3
4交流接触器CJ20-40
6
5热过载继电器JR36-63
6
6有填料管式熔断器插座RT14-32
6
7正泰万能转换开关LW-16
2
8无功率自动补偿控制器JKG2B-6
1
9三相四线指针式电流表正泰
3
10三相四线指针式功率因数表正泰
1
11回路控制指示灯

12
12电源线

m适量



1.8.4 DBDPD-01A-4出线柜

1.8.4.1设备概述:
主要由隔离开关、低压断路器、铜排等部分组成。可根据负载的大小选择相应规格的漏电断路器控制输出。

1.8.4.2技术参数:
1、工作电源:三相五线   380V±5%  50Hz
2、安全保护:漏电保护(动作电流≤30Ma),过流保护,熔断器保护
3、外形尺寸:860×600×2300mm
4、额定电流:250A
5、工作环境:温度0℃~50℃
6、相对湿度35~85%  海拔<4000m

1.8.4.3设备结构
整个柜体为钢制结构,经过机械加工成型,外表面喷涂彩色环氧聚塑,坚固美观。柜体的底部采用带刹车的万向轮,移动和固定两相宜,方便调整设备的摆放位置。

1.8.4.4设备配置: (每台本配置)


NO配置名称型  号规格(长×宽×高)单位数量备注
1全钢制结构柜体
860×600×23001
2回路控制指示灯

4
3三相四线指针式电流表正泰
4
4万能转换开关LW-16
1
5塑料外壳式断路器DZ20J-100/3300
4
6电流互感器LMZ3-0.66
4
7电源线

m适量
