《塑料模具设计与制造》多媒体仿真设计综合试验装置

《塑料模具设计与制造》多媒体仿真设计综合试验装置
[名称]:《塑料模具设计与制造》多媒体仿真设计综合试验装置
[规格型号]:DB-38
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

DB-38《塑料模具设计与制造》多媒体仿真设计综合试验装置



一、概述
《塑料模具设计与制造》多媒体仿真设计综合实验装置是我公司首创研制开发,集设计、测试、创新于一体的多媒体综合实验设备,适用于《塑料模具设计与制造》、《注塑模具》等课程。本实验台以教育部高教司《关于加强高职高专人才培养工作的若干意见》等文件对高职高专人才培养的要求为指导思想,按专业服从市场,课程服务于专业的原则,积极进行课程教学改革。以培养学生从事塑料模具设计与制造工作能力为核心,采用多种素材和媒体手段,重点讲述注射模、压缩模、压注模、挤出机头设计及制造,热流道模具等先进模具技术。实验装置采用塑料模具设计多媒体软件用电脑动画语音演示模具功能和原理,同时配合实物模具模型;多媒体软件包含38件模具动画内容;实验装置采用30件模型和38块说明模块板供学生使用;模型和模块板可随课程内容需要进行更换操作。



《塑料模具设计与制造》多媒体仿真设计综合试验装置

《塑料模具设计与制造》多媒体仿真设计综合试验装置《塑料模具设计与制造》多媒体仿真设计综合试验装置《塑料模具设计与制造》多媒体仿真设计综合试验装置《塑料模具设计与制造》多媒体仿真设计综合试验装置

《塑料模具设计与制造》多媒体仿真设计综合试验装置《塑料模具设计与制造》多媒体仿真设计综合试验装置《塑料模具设计与制造》多媒体仿真设计综合试验装置

二、 产品特点
1、实验台市场主流计算机主机一台、显示器一台、鼠标、键盘各一个。
2、利用多媒体软件界面,用二/三维动画生动演示各种模具结构功能和原理(开模、闭模、出制件)的全过程、并且采用语音讲解各种模具功能和原理,使学生实现理论与实际的紧密结合。
3、利用模块板文字图表说明文件,指导学生独立分析模具结构和运动方式,培养看图识图分析能力。
4、利用实物模具模型让学生深入了解模具组成和结构原理,增加学生设计与分析课程内容,培养学生的创新意识。
5、实验装置采用30件塑料模具模型和38块文字图表板,分别介绍各种塑料模具的功能和结构及用途和作用。
6、本装置采用组件式结构,更换文字图表板和模具模型便捷,如需扩展功能或开发新实验,只需添加文字图表板和模型即可,永不淘汰。
三、主要技术参数
    1、工作电源:单相220V交流电源。
2、结构:实验台为铁质钣金喷塑结构,坚固耐用。
3、工作环境:温度-10°-+40℃。
4、整机功耗:<0.5KW
5、实验台外形尺寸:1600×750×1750mm
四、配置说明:


序号 名称 说 明 序号 名称 说 明
1 注塑机示意 所有模具均采用多媒体控制软件进行二维或三维动画演示各种模具结构功能和原理,形象生动地演示各种模具的开模、闭模、成型、出制件的过程。 20 自动卸螺纹注射模 所有模具均采用多媒体控制软件进行二维或三维动画演示各种模具结构功能和原理,形象生动地演示各种模具的开模、闭模、成型、出制件的过程。
2 螺杆式注射机注射成型示意 21 定模设置推出机构的注射模
3 柱塞式注射机注射成型示意 22 推杆脱模机构
4 角式注射机注射成型示意 23 推管脱模机构
5 立式注射机简化示意 24 推件板推出机构
6 卧式注射机简化示意 25 联合推出机构
7 半溢式压缩模 26 摆杆拉钩式二级推出机构模
8 不溢式压缩模 27 齿条固定在定模上的抽芯机构模
9 溢式压缩模 28 斜槽导板分型抽芯机械模

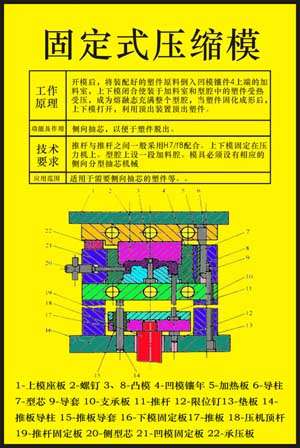

10 固定式压缩模 29 导柱式定距分型拉紧机构模
11 移动式压缩模 30 直角注射机螺纹型芯脱出机构模
12 固定式压注模 31 齿轮齿条脱模机构模
13 上挤固定式压注模 32 杠杆式双推出机构模
14 移动式压注模 33 推板切断点浇口凝料模

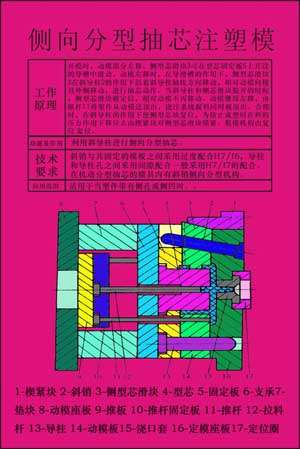

15 侧向分型抽芯注射模 34 压缩空气成型模具
16 带活动镶块的注射模 35 注塑吹塑成型过程示意
17 单分型面注射模 36 挤出吹塑成型模

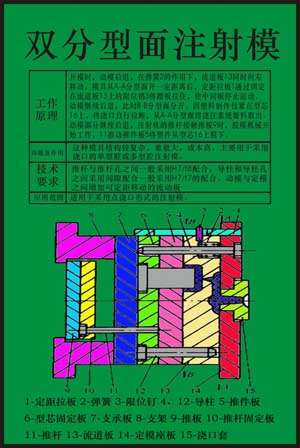

18 双分型面注射模 37 ASB一步法注拉吹成型过程示意

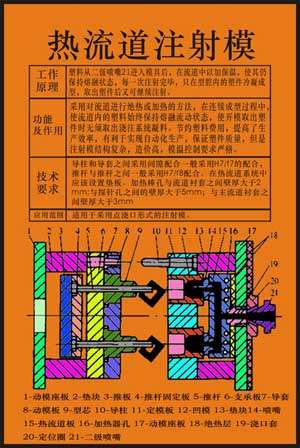

19 热流道注射模 38 熔体回流法成型过程示意
